針對冷庫地面有關破損部分（包括裂縫、坑洞、門檻等），我們推薦美國路威公司生產的路威10分鐘修補劑和路威柔性水泥II進行修補。

一．修補原理：

美國路威公司生產的混凝土10分鐘修補劑是由二種成份組成的混合聚氨亞脂，具有高滲透性，流動性好，強度高等特點，能夠與石英砂緊緊結合在一起，瞬時形成堅固的聚合物混凝土，在環境溫度22℃條件下，十分鐘內凝固，能夠自動找平，形成強度達35兆帕以上的堅固混凝土。在-37℃極低溫狀態下可以正常工作，非常適合修補混凝土地面、平臺、預制板及其它表面的損壞和裂縫，更適合修補冷庫地面的破損和門檻破損，工藝簡單，操作方便。

美國路威公司柔性水泥II，是由二種成份組成的聚氨亞脂，具有驚人的粘結強度，低溫條件下具有良好的柔性，根據不同的環境溫度，凝固時間有不同的改變，在環境溫度22℃條件下，約需要30分鐘才能凝固，能夠自動找平，適合修補有可能承受動態負載、熱膨脹或收縮的裂縫，所以，特別適合于混凝土路面控制接縫的修補、承受動態載荷的破損部位及橋面板裂縫的修補，該材料在-37℃極低溫狀態下能夠正常工作，適合修補冷庫地面的伸縮縫及需要承載動載荷的裂縫，操作簡單，性能優異，開放交通快捷。

二．修補工藝：

1.準備工作：

（1）、輔助工具及輔助設備準備：

①.電源線（200米左右）

②. 手工切割鋸（二把或更多）

③. 切割刀片和砂輪片若干

④. 工業吸塵器

⑤. 工業熱風機（清理縫及坑槽中的冰霜和濕氣）

⑥. 鋼絲刷及軟毛刷若干把；砂輪石若干個；

⑦. 量杯四個一組，若干組；批刀若干把；

⑧. 勞保用品：膠皮手套，防護眼鏡，紗手套，冷庫專門勞保用品（面罩，手套，鞋子，棉衣，棉褲等等）

⑨. 清潔用品：打掃施工后場地用

⑩. 小工具：一字批，小榔頭等，清理松動表面及縫中垃圾；

（2）、場地熟悉：

要對計劃修補的區域預先熟悉，較仔細地查看場地，對于場地分布的地面破損要了解類型，選擇需要的主料產品規格，預算主料產品數量，輔料數量及配備工具等，熟悉修補的工藝流程；進場前要配備齊全主輔材料、工具和勞保用品

2.修補工藝：

（一）.非移動面上的裂縫修補（針對照片2）

1)用手工切割鋸沿著裂縫進行切割,切出一個V型切口，切除松動部分，用工具進行清縫,除去縫中垃圾和原有的恢復材料，除去灰塵；

2)特別要注意的是：冷庫環境中，清理干凈裂縫后，用熱風機對裂縫進行除冰除霜處理，否則會影響修補劑的滲透；除冰除霜并保持修補裂縫干燥；

3)用靜態噴搶將路威10分鐘修補劑打入到清理干凈的裂縫中，然后撒入石英砂，使石英砂被修補劑充分浸透，然后沿著裂縫再次打入修補劑，再撒砂，反復幾次，直至縫被填滿，用刮刀刮平；

4)待裂縫中材料全部凝固后，用砂輪對修補面進行打磨，清理不需要的部分，使地面平整；也可以用角磨機打磨；

5)清理干凈場地后開放交通。

6)如果是寬縫，可以用散裝的修補劑進行修補：方法如下

首先進行裂縫的清縫、除冰霜處理；清縫完畢：

①用量杯分別量取相同數量的修補劑A和修補劑B，建議每次各20-30毫升；

②將A和B倒入第三個干凈的量杯中充分攪拌均勻，沿著裂縫慢慢倒入，一般建議一次修補5-10米，然后在縫中撒入石英砂，使石英砂被修補劑充分浸透；再倒入一遍修補劑，再撒石英砂，直至縫被填平；注意要保證砂被修補劑充分浸透；

③待縫中材料全部凝固后，用砂輪將修補面打磨平整，與地面齊平；

④ 清理干凈場地后，開放交通。

7） 如果考慮修補后的顏色匹配，可以在石英砂中摻入與地面相同色系的粉末，摻入的量不能超過20%，根據顏色深淺進行調整所添加的量。

8）冷庫由于環境溫度低，會延長材料的凝固時間，建議混合材料前將修補劑和石英砂分別用熱風機進行加熱，材料溫度40℃左右，不要超過50℃,然后進行材料的混合和修補，這樣會提效率高。

（二）、非移動面上坑洞的修補：

1）、將坑洞周邊及內部打磨干凈，除去垃圾和松動部分，除去灰塵；

2）、特別要注意的是：冷庫環境中，要用熱風機對修補面進行除冰除霜處理，將修補面加熱烘干；

3）、根據坑洞尺寸，測算用量，可以幾個鄰近的小坑洞一起修補；

4）、用量杯A和B分別量取相同數量的修補劑A和修補劑B，根據測算用量進行量取，一般建議一次各量取30至50毫升左右；同時用另外一個相同體積的量杯量取120目左右的石英砂180毫升左右（砂與修補劑比例為3:1，即3份石英砂與1份修補劑），考慮砂的顏色和原來地面不同，所以，在砂中可以加入10%至20%左右的原地面色系粉末，拌和均勻，這樣修補后的顏色和原來地面比較匹配；

5)、將A和B倒入第四個干凈的量杯中，攪拌均勻，先用毛刷涂抹一層混合好的修補劑在整理干凈的坑槽表面，然后向混合修補劑的量杯中倒入準備好的石英砂，快速攪拌均勻，覺得稀薄還可以再加入一點沙，混合均勻，然后小心倒入剛才清理干凈的坑槽中，用刮刀攤鋪平；

6）、凝固后用角磨機將修補面打磨處理，與地面齊平，將表面多余的痕跡清理干凈；

7)、建議修補前可以對材料分別進行加熱處理，溫度40℃至50℃，不要超過50℃，這樣凝固時間會縮短，效率提高；

8）、清理干凈即可開放交通；

三）、伸縮縫損壞的修補（針對照片3）

如果是伸縮縫損壞，建議用美國路威柔性水泥II進行修補，

A.如果是4mm左右的窄縫，修補工藝：

1）、將原伸縮縫清理干凈，除去縫中原有的材料，整理干凈，

2）、冷庫環境，除灰后還要用熱風機對裂縫進行除霜除冰處理，加熱烘干；

3）、按照寬深比為1:1，用泡沫條堵塞裂縫，預留出與縫一樣寬的深度，然后用靜態噴**將路威柔性水泥II注入，與路面齊平；注意修補材料用之前要搖動使之均勻，因為材料A久置會分層；

4）、材料凝固后即可開放交通。冬季凝固時間會常一點，可以在使用前用熱風**將材料加一下熱，建議材料溫度40℃至50℃，不要超過50℃；

B、如果是寬縫，10mm左右寬度的伸縮縫，修補前清縫的工作與上述一致，預留縫的寬深比可以是1:0.5，即寬度10mm，預留深度5mm，多余深度部分用泡沫條堵塞住；材料可以選用桶裝的柔性水泥II，修補前對材料分別進行加熱，將A料還要預先攪拌一下，溫度都不要超過50℃，用量杯量取同數量的A和B，在第三個量杯中混合均勻，倒入經過處理的伸縮縫中，與地面齊平；凝固后即可開放交通。

（四）、伸縮縫邊上坑洞與裂縫修補

1）、清理干凈坑洞與縫隙,將松動部分的材料清理干凈，除灰，除冰霜；用熱風**將坑洞及修補表面烘干；

2）、量坑洞尺寸，測算坑洞修補材料用量；（方法見后面）

3）、如果伸縮縫比較寬，用與縫同樣厚度的泡沫板堵塞住裂縫；盡量塞至底部；（也可以用木板或紙板）

4）、用散裝的路威10分鐘混凝土修補劑A和B按照測算的用量混合，用毛刷將坑洞的修補面先均勻涂上一層修補劑，然后在混合均勻的量杯中加入三份120目左右粗細的石英砂，快速攪拌均勻，

5）、將混合好的修補劑混凝土迅速倒入伸縮縫兩邊的坑洞中，攤鋪均勻，與地面齊平，待凝固后抽出泡沫板，將修補面打磨平整，抽出泡沫板后將裂縫重新除塵處理干凈；

6）、按照寬深比為1:1（窄縫），1:0.5（寬縫）的原則，用泡沫條堵塞伸縮縫，預留出深度，將柔性水泥II注入縫中，直至與地面齊平，凝固后開放交通；

7）、為提效率高，修補前對修補材料加熱，建議溫度不要超過50度；

（五）、混凝土表面凍融修補：

1）、先將表面凍融部分全部打磨干凈，露出結實堅硬的混凝土層，用小型洗刨機或者拋丸機進行這個工作，然后將表面清理干凈，除灰除冰及除霜處理，并將表面烘干；

2）、先在表面涂抹一層混合好的修補劑；這樣起到防水作用；

3）、根據用量測算，將混合好的修補劑與三份石英砂混合攪拌均勻，攤鋪到修補面上，并且用批刀刮平直至修補面與地面齊平，待凝固后打磨平整。

4）、清理干凈修補面，將不需要的部分清理干凈；開放交通；

4）、如果凍融面很嚴重，基本清理干凈修補面后，倒入一層混合均勻的修補劑，約2mm左右厚，接近干燥時打入幾個水泥釘，水泥釘均勻分布，這樣起到加強筋的作用，然后按照修補坑槽的方法拌料攤鋪，進行表面處理；

3）.清理干凈表面后即可開放交通；

（六）、冷庫門檻損壞的修補（針對照片1）

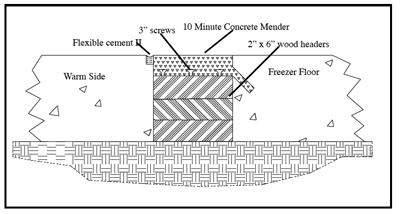

先看一下這張圖片：

圖中文字說明（自左至右）：溫暖側；柔性水泥II；3"水泥釘；十分鐘混凝土修補劑；2"x6"木塊；冷庫地面

修補工藝：

1.將現有的冷庫門檻下方的混凝土全部清理干凈，直到露出木材基底。

除灰，除濕，烘干。

2. 在門檻朝向冷庫的一側，鑿出以45度的角度向下傾斜的槽。清理干凈；

3. 底部先用10分鐘修補劑涂抹一層，約2mm厚，然后在底部打入水泥釘，露出10mm長度的螺釘部分，該露出部分的螺釘使之在后來鎖定十分鐘混凝土修補劑與砂粒骨料的過程中起到定位銷釘的作用。

4. 根據底部尺寸測算用量，將10分鐘修補劑與石英砂的拌合料均勻攤鋪到底部，填滿底部所有空隙，并與地面齊平，等到混凝土修補劑全部凝固之后，在冷庫門檻溫暖一側與門檻接縫處鑿出一條寬深均為10mm的縫，清理干凈后注入路威柔水性泥II號。

5. 等到柔性水泥全部凝固之后，便可以讓車輛通行。

三、用料測算:

①按照縫深度：20mm，縫寬3mm，每米的耗材：修補劑0.05袋/米

②按照縫深度：20mm，縫寬6mm，用散裝材料修補劑A和B分別是35毫升/米，石英砂均勻撒在裂縫里面，注意，石英砂要被修補劑浸透；

③如果是坑槽，

假設坑槽尺寸(量取坑槽長邊、寬邊、深部分的尺寸，用厘米做單位)：

假設長10CM，寬10CM，深2CM。

10X10X2==200立方厘米

200/2=100立方厘米(這是砂的體積)

100/2=50立方厘米(考慮砂與修補劑的比例3:1,這個數值相當于修補劑的用量,而A和B是1:1,相當于25立方厘米的A和25立方厘米的B，修補劑的比重按1計，則相當于A料25毫升，B料25毫升，砂50毫升，實際用量砂會比測算值多一些，拌合時砂3份，修補劑1份)，

量杯上的刻度線代表毫升數·，把材料當成比重是1，那么，25立方厘米的液體就是25毫升，所以，用量杯各自量取A和B各25毫升，砂150毫升；

依次方法來測算修補坑槽所需的材料用量和砂的用量，拌合時防止多拌發生浪費，拌合少了可以再拌合后進行修補，但是這樣操會延長修補時間，所以要測算后拌合。
